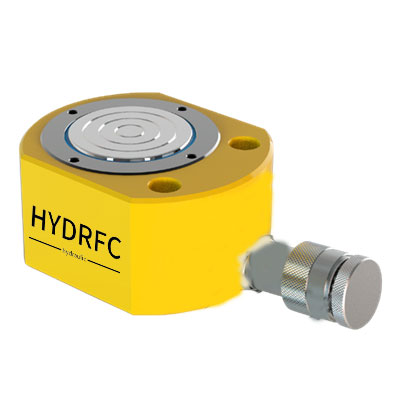

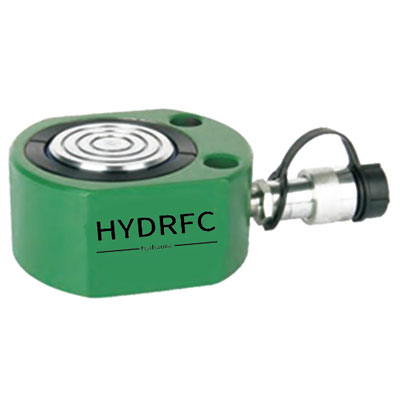

超薄型液壓油缸

特點： ● 緊湊扁平式設計適用空間狹小工況；

● 柱塞頂部特殊溝槽設計；

● 單作用，彈簧復位。

RSM系列：

● 最大工作壓力：700bar

● 承載能力：5-150 ton@700bar

● 行程：6-16mm

型號	承載能力	有效行程	本體高度A	有效面積	液壓油容量	油缸外徑D	柱塞直徑F	重量
	ton(kN)	mm	mm	cm²	cm³	mm	mm	kg
HYDRFC-RSM50	5(45)	6	32	6.5	4	58x41	25	1.1
HYDRFC-RSM100	10(101)	11	43	14.5	18	82x55	38	1.3
HYDRFC-RSM200	20(201)	11	51	28.8	32	101x76	50	3.1
HYDRFC-RSM300	30(295)	13	58	42.1	55	117x96	63	4.6
HYDRFC-RSM500	45(435)	16	66	62.1	99	140x115	70	6.8
HYDRFC-RSM750	75(718)	16	79	102.6	165	166x139	82	11.2
HYDRFC-RSM1000	90(887)	16	85	126.8	203	178x153	92	14.6
HYDRFC-RSM1500	150(1386)	16	100	198.2	318	216x190	115	26.2

選型建議：

● 由于篇幅有限僅列出部分產品參數，如需了解更多信息請聯系HYDRFC;
● 選擇油缸的額定負載及行程的80%作為實際使用的上限值；
????單作用油缸復位形式有彈簧復位、負載或外力復位；
????雙作用油缸伸出或縮回均為液壓控制，速度可控；
● 根據實際需要選擇單作用或雙作用油缸，
● 根據油缸速度等控制要求選定液壓泵，HYDRFC可成套供應；
● 根據使用頻率、工作位置及形式等確定油缸結構形式；
● 使用環境也需予以關注，極低或極高溫度使用時請聯系HYDRFC;
● 目錄中所有噸位數值均特指為“公噸”，并只僅用于油缸承載等級的劃分，具體承載能力請參考kN數值。
