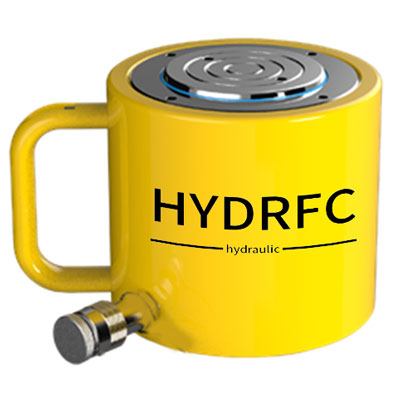

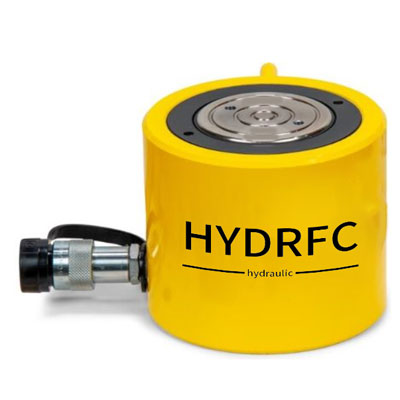

薄型液壓油缸

特點： ● 緊湊式設計適用空間狹小工況；

● 柱塞頂部可單獨選擇配置傾斜式鞍座；

● 單作用，彈簧復位。

RCS系列：

● 最大工作壓力：700bar

● 承載能力：10-90 ton@700bar

● 行程：38-62mm

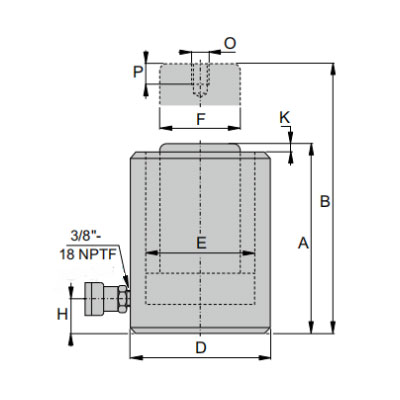

型號	承載能力	有效行程	本體高度A	有效面積	液壓油容量	油缸外徑D	柱塞直徑F	重量
	ton(kN)	mm	mm	cm²	cm³	mm	mm	kg
HYDRFC-RCS101	10(101)	38	88	14.5	55	69	38	4.1
HYDRFC-RCS201	20(201)	45	98	28.8	129	92	50	5.1
HYDRFC-RCS302	30(295)	62	118	42.1	261	101	66	6.8
HYDRFC-RCS502	45(435)	60	123	62.1	373	125	70	10.9
HYDRFC-RCS1002	90(887)	57	141	126.8	723	165	92	22.8

選型建議：

● 由于篇幅有限僅列出部分產品參數，如需了解更多信息請聯系HYDRFC;
● 選擇油缸的額定負載及行程的80%作為實際使用的上限值；
????單作用油缸復位形式有彈簧復位、負載或外力復位；
????雙作用油缸伸出或縮回均為液壓控制，速度可控；
● 根據實際需要選擇單作用或雙作用油缸，
● 根據油缸速度等控制要求選定液壓泵，HYDRFC可成套供應；
● 根據使用頻率、工作位置及形式等確定油缸結構形式；
● 使用環境也需予以關注，極低或極高溫度使用時請聯系HYDRFC;
● 目錄中所有噸位數值均特指為“公噸”，并只僅用于油缸承載等級的劃分，具體承載能力請參考kN數值。
